Nouveau DTA pour ARCELOR

Le GS3  a donné un nouveau DTA

Le changement est mineur

Pas de changement sur les valeurs

Chaussée béton du changement

Cimbéton a pulié récemment la mise à jour de son fascicule T50 sur les voiries béton . Le nouveau fascicule prend en compte la mise à jour de la norme dimensionnement chaussée routière NF P98-086 Mai 2019.

De nouveaux abaques sont publiés pour le dimensionnement des chaussées. Les anciens abaques étaient très favorables et peu cohérents avec d’autres approches ( calcul Alyse , AASHTO ACI, Pavement , STA, DTU 13-3,). Beaucoup d’entreprises justifiaient leurs ouvrages à partir de ces abaques, choses que nous refusions de faire et nous préférions faire nos préconisations sur des modèles qui nous paraissaient plus cohérents. Des aires de béquillage en 18 cm C25/30 vont être difficiles dorénavant à justifier…. Les nouveaux abaques reviennent sur des épaisseurs plus en adéquation avec les autres règlements ou méthode de calcul ! (et nos préconisations…)

Changement important: à partir d'un certain trafic; il faudra réaliser une structure avec fondation .

Abaques 2019

Abaques 2009

Comme tout changement, cela pose le problème de la transition. Les CTTP étant très souvent mal rédigés et en retard, on va se retrouver à gérer des préconisations de faible épaisseur et des demandes de justification suivant la norme 2019 ou le fascicule T50 2019. Les voiries piétonnes sont de temps en temps spécifiées en voirie T7, avec les nouveaux abaques pour une PF2 il faudra 20 ou 18 cm ( cf ci-dessus ) par rapport à 12 cm . Ce qui est économiquement, techniquement et écologiquement aberrants si les circulation camion sont impossibles.

Il faut que les spécifications correspondent à la réalité de la destination de l’ouvrage. On va nous objecter dans certain cas pour les chaussées pietonnes « Quid du camion pompier ! » .On peut admettre que si la circulation du camion pompier est vraiment accidentelle l’ouvrage fissure dans ce cas , cela ne va posera un problème de circulation s’il n’y a pas de risque de cavité. Une maitrise d’œuvre nous a déjà demandé de justifier pour le garage d’un SDIS (centre de secours ) la prise en compte du patin nécessaire lors du déploiement de la grande échelle alors que la hauteur du garage était limité à 4m…

Tout est question de bon sens, de cohérence, de bonnes spécifications et non pas de copie colle de textes non compris et non maitrisé.

En résumé

Attention à votre proposition commerciale: la norme va changer la donne

Attention à vos spécifications : arrêter les copier coller

Nouveaux Documents Techniques Application pour les dallages fibrés du CSTB

Le  Groupe Spécialisé   n° 3.3 Structures tridimensionnelles, ouvrages de fondation et d’infrastructure a publié  le 4 juillet 2018   les nouveaux DTA pour les procédés de Dallage industriel en béton renforcé de fibres métalliques avec et/ou sans joints de retrait

Des dispositions nouvelles concernant le dosage et les valeurs admissibles sont données dans le DTA   suite à la réunion du GS3.3 du  13 février 2018  : les valeurs restent inchangées


Vous pouvez retrouver ces DTA en  cliquant sur les noms des différents tenant de système

BEKAERT

ARCELOR

FSI

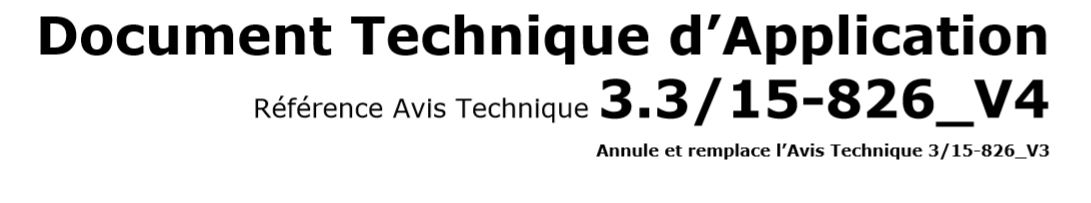

Nouveau DTA pour arcelor

L'avis technique ARCELOR  http://www.cstb.fr/pdf/atec/GS03-D/AD150826_V1.pdf


Par rapport à la HE 1/60  les caractéristiques géométriques principales  ne changent pas  ( longueur  diamètre du fil ), une très légère modification de la forme du crochet  et la classe d'acier qui est de 1430 N/mm²  contre  1150 N/mm2

Les contraintes en zone courante sont identiques, par contre les contraintes angle sont légèrement améliorés 3.4  contre 3.2 MPA

L'écart sur les valeurs admissibles sont-elles  liées  à des dispersions moindres lors de essais de qualification  ou d'un réel comportement différent de la fibre. On vous laisse avoir votre propre avis


On retrouve les mêmes impositions sur le béton que dans le dernier avis technique. Pour mémoire lire l'article précédent
http://dtu13-3.blogspot.fr/2016/02/nouveaux-avis-technique-beton-de-fibres.html

Info norme PR NF EN 15512 Systèmes de stockage statiques en acier —

La norme Systèmes de stockage statiques en acier — Systèmes de rayonnages à palettes réglables — Principes applicables au calcul des structures PR NF EN 15512  est à l’enquête public sur  le site de l'AFNOR http://norminfo.afnor.org/consultation/30547   jusqu'au 17/02/2017

Il est vivement conseillé de lire la norme avant l'enquête afin que l'on puisse mettre nos observations d'utilisateurs ou de concepteurs des sols industriels qui  supporteront les racks  notamment les articles


5.1.6 Interface entre le rayonnage et le plancher de soutien

9.13 Matériaux de sol ..
9.13.1 Sols en béton ..................
9.13.2 Sols bitumineux .......................
9.13.3 Autres matériaux de sol ............................
9.13.4 Dimensionnement des ancrages ..........


Nous n'avons pas pris encore le temps de lire dans le détail, mais l'article 5.16.2  est important  : si les impositions sont celles de la norme rack  cela promet  ....A savoir des tolérances de pose des racks , de la déformation des lisses  qui restent gérables et des impositions sur les déformations de la dalle support très stricte  ( pour ne pas dire impossible )

Il est notamment spécifié dans le chapitre 5.1.6.2

Les propriétés du plancher relatives à la conception du rayonnage doivent être spécifiées par le Spécificateur (voirl'EN 15629). En l'absence de toute spécification, les propriétés suivantes du plancher de soutient du rayonnage peuvent être supposées être les suivantes, ce dont le Spécificateur doit être informé :

 Classe de béton d'au moins C20/25.
 Quasi‐rigide, voir le Tableau 2.
 La rotation de corps rigide de la dalle de plancher ne doit pas dépasser 1/500.
 Elle doit être suffisamment élevée pour supporter les actions induites par la structure durayonnage, comme des forces concentrées sur les montants, et des forces induites par le système decontreventement, s'il existe.
 L'épaisseur du plancher structurel (plancher sans plaque d'extrusion, le cas échéant) correspond à l'épaisseur supposée pour la conception d'ancrage, par exemple des montants, des dispositifs de protection de montant indépendants et du système de contreventement, s'il existe.
 Le plancher est adapté à la conception de l'ancrage, voir l'ETAG 001 : « fissuré ».
 Il n'y a pas de joints de mouvement horizontaux

 Il est clair que les exigences par défaut; notamment le critère Quasi-Rigide de la dalle support n'est pas souvent réalisé : c'est pourquoi ce critère ne peut être pas un critère par défaut de la conception des racks. Nous ferons une remarque dans ce sens à l’enquête probatoire, n'hesitez pas à faire de même.

Il est notamment spécifié dans le chapitre 9.13.4 Dimensionnement des ancrages

Les efforts de calcul exercés dans les fixations au sol doivent être calculés pour la combinaison de charges la plus exigeante à l'état limite ultime et les ancrages doivent être calculés conformément à l'ETAG 001.
Chaque liaison entre le montant et le sol doit être capable de transférer une force de calcul minimale de 5 kN en tension et de 7 kN en cisaillement appliquée séparément.

NOTE

Pour les ancrages en béton, les paramètres suivants sont significatifs :
a) l’épaisseur du sol en béton de la structure (l'ajout d'une charge ne contribue pas à la résistance de l'ancrage) ;
b) la qualité du béton ;
c) le pourcentage d'armature au niveau supérieur de la dalle ;
d) la disposition ou non de l'ancrage dans la zone de tension ou de compression du béton;
e) la distance entre les ancrages ;
f) la distance entre l'ancrage et le bord de la dalle de béton ;g) la différence entre la dimension du trou pratiqué dans l'embase et le diamètre de l'ancrage.

Lorsque la dalle de béton est placée directement sur le sol, les contraintes de traction exercées sur les couches supérieures du béton sont généralement faibles et le sommet de la dalle peut être considéré comme se situant dans la zone de compression.

Bien que la probabilité d'une configuration d'un ancrage isolé qui serait dans une zone en traction dans le sommet de la dalle reste très faible , cette conclusion "le sommet de la dalle peut être considéré comme se situant dans la zone de compression " n'est pas tout le temps vrai. Une force de 5 Kn dans un dallage de 15 cm ramène environ une sollicitation d'environ 0.5 Mpa qui pourait se cumuler aux sollicitations potentiels de traction deja existante dans le dallage : notamment les sollicitations dues aux  moments complémentaires d'inclusion par exemple ....

N’hésitez pas à partager vos commentaires, répondre à l'enquête afin que les avis de l'ensemble des acteurs soient prises en compte

2017 Centennial year first patent 3D Printing Concrete

AMOCER IDF wish you a Happy New Year and a lot of innovation

Info norme NF P18-710 Calcul des structures en béton : règles spécifiques pour les bétons fibrés à ultra-hautes performances (BFUP)

La norme sur le calcul des strcutures en BFUP vient de sortir.

Attention elle se limite aux béton fibré ulta performant : Ce sont des bétons caractérisés par une résistance à la compression élevée, par une résistance en traction post-fissuration importante permettant d'obtenir un comportement ductile en traction et dont la non-fragilité permet de calculer et de réaliser des structures et éléments de structure sans utiliser d'armatures de béton armé.

Les béton de fibre utilisés pour les sols industriels  ne répondent pas à sa définition: car d'une part ils sont utilisés avec des béton classiques et ont d'autre part un comportement traction post fissuration adoucissant , ou peu élevé. Une norme pour ce type de béton fibré serait elle aussi nécessaire afin de pourvoir prendre en compte de manière normative l'apport des fibres dans certains cas.

Nouveau site de l'AFNOR pour les enquêtes publiques

A savoir
http://www.enquetes-publiques.afnor.org/  n'est plus opérationnel
il est remplacé par http://norminfo.afnor.org/

Nouveaux avis technique Béton de fibres

Les nouveaux avis techniques ( plus exactement DTA  document technique d'application , avis technique est un abus dans le langage pour les documents relevant d'un DTU)  sont publié sur le site Evaluations du CSTB.

On notera un certain nombre de changement par rapports aux derniers DTA. Les valeurs ont été revues à la hausse pour BEKAERT, FSI.
Par contre les nouveaux DTA demandent un C30/37 mais avec une résistance au fendage de 3 MPA.

Ce petit changement dans la rédaction a pour conséquence les points ci-dessous :

• Une commande d'un C30/37 ne suffit plus : il faut être dans la capacité de prouver que le béton permet de garantir une valeur caractéristique de 3MPa ( statistique en amont + contrôle sur chantier )
• L’obtention d'un béton au fendage de 3Mpa peut être difficile à obtenir en fonction de la qualité des granulats : d'où la nécessité de bien connaitre la qualité des bétons disponibles dans la région.

Nous conseillons donc de se bâtir des statistiques par centrale afin de connaitre les performances en traction par fendage de vos béton, ou de travailler avec votre BPE sur ce sujet. Nous rappelons qu'une caractéristique est différente d'un critère de conformité. On pourra se reporter à notre ancien post sur les bétons au fendages. Justifier un dallage avec un béton au fendage

L'avis technique ARCELOR  http://www.cstb.fr/pdf/atec/GS03-D/AD150826.pdf

                           cliquer sur l'image pour l’agrandir

L'avis technique BEKAERT   http://www.cstb.fr/pdf/atec/GS03-D/AD150825.pdf


L'avis technique FSI            http://www.cstb.fr/pdf/atec/GS03-D/AD150827.pdf




On retiendra
en angles et bord pour 35 kg valeurs 3Mpa à 3.1Mpa quelque soit le type de fibres
en zone courante  4.1 Mpa à 5.2 Mpa en fonctoon du type de fibres

Info norme : prEN 16907 Terrassement

Différents  projet normes sur les terrassements sont à l’enquête public
Le projet PR NF EN 16907-3  Terrassement - Partie 3 : Procédés de construction P11-302-3PR
Le projet PR NF EN 16907-4  Terrassement - Partie 4 : Traitement à la chaux et/ou liants hydrauliques P11-302-4PR
Le projet  PR NF EN 16907-5 Terrassement - Partie 5 : Contrôle de la qualité P11-302-5PR

Il est toujours intéressant de connaitre les exigences auxquelles doivent répondre les terrassiers. Il ne faut pas oublier que  la plateforme reste un point essentiel pour la  résistance des dallages. Les règles du DTU 13-3 ne prennent pas assez compte dans les modes de calcul de la qualité de la plateforme contrairement aux  anciennes règles  "recommandations professionnelles" qui ne comptait  malheureusement que de ça.

Comme toujours A lire et commenter jusqu'au  4 février 2016  sur
http://www.enquetes-publiques.afnor.org/construction-et-urbanisme.html

Info norme : PR NF P 11-101 Activité des sols industriels - Méthode de mesure de résistance à l'usure par roulage

Le projet de norme sur l'essai de la résistance à l'usure par roulage est à l’enquête probatoire sur le site de l' AFNOR jusqu'au  05/01/2016

A lire et commenter sur
http://www.enquetes-publiques.afnor.org/construction-et-urbanisme/pr-nf-p-11-101.html

Cette futur norme remplacera la norme expérimentale XP P11 101 avril  2001
Cette norme décrit la méthodologie de l'essai d'usure par roulage .
Les caractéristiques mesurées sont la perte de masse et la perte de volume
Cette norme ne classifie pas les résultats en niveau de performance, elle se limite au mode opératoire et aux formules pour les caractéristiques mesurées.

Info norme : P98-170PR Chaussées en béton de ciment - Exécution et contrôle

Le projet de norme sur l’exécution et le contrôle des chaussées en béton est à l’enquête probatoire sur le site de l' AFNOR jusqu'au  03/10/2015

A lire et commenter sur
http://www.enquetes-publiques.afnor.org/construction-et-urbanisme/pr-nf-p98-170.html

Cette futur norme remplacera la norme homologuée NF 98 170  d'avril 2006

Info norme : PR NF P18-710 Complément national à l’Eurocode 2 - Calcul des structures en béton : règles spécifiques pour les Bétons Fibrés à Ultra-Hautes Performances (BFUP)

Le projet de norme sur les BFUB  est à l’enquête probatoire sur le site de l' AFNOR jusqu'au  03/10/2015

A lire et commenter sur
http://www.enquetes-publiques.afnor.org/construction-et-urbanisme/pr-nf-p18-710.html

Afin de répondre à des besoins de normaliser les Beton fibres à Hautes Performances, cette norme a pour but de définir les méthodes de  calcul des structures en BFUP  pour les  bâtiments et ouvrages de génie civil.

C'est une  adaptation de EC2 aux  spécifictés des BFUP.

Elle s'appliques aux BFUP qui sont définies de la manière suivante :Ce sont des
bétons caractérisés par une résistance à la compression élevée, par une résistance en traction post-fissuration importante permettant d’obtenir un comportement ductile en traction et dont la non-fragilité permet de calculer et de réaliser des structures et éléments de structure sans utiliser d’armatures de béton armé. Pour la réalisation de certaines structures, le BFUP peut néanmoins contenir des armatures de béton armé (on parle alors de BFUP armé) ou des armatures de précontrainte (BFUP précontraint)


Les BFUP couverts par cette norme ont un comportement en traction pris en compte dans le calcul selontrois classes définies au 4.4.3 de la norme NF P18-470 ( en cours de normalisation   pour  Novembre 2015)

Les BFUP couverts par cette norme sont les BFUP-S décrits dans la norme NF P18-470.
NOTE Ces BFUP présentent donc notamment les caractéristiques mécaniques suivantes :

-ce sont des BFUP de type M, c'est à dire que les fibres qui contribuent à assurer le caractère écrouissant en flexion sont des fibres métalliques
- résistance caractéristique en compression fck comprise entre 150 MPa et 250 MPa
- résistance caractéristique en traction fctk,el supérieure à 6,0 MPa
- comportement suffisamment ductile en traction,

La décompose décompose les BFUPs selon les différents cas :

- classe T1 (adoucissant en traction directe) lorsque fctf/1,25 < fct,el aussi bien pour la courbe moyenne que pour la courbe caractéristique, soit fctfm/1,25 < fctm,el et fctfk/1,25 < fctk,el- classe T2 (peu écrouissant) lorsque fctf/1,25 ≥ fct,el pour la courbe moyenne et que fctf/1,25 < fct,el pour la courbe caractéristique, soit fctfm/1,25 ≥ fctm,el et fctfk/1,25 < fctk,el
- classe T3 (très écrouissant) lorsque fctf/1,25 ≥ fct,el aussi bien pour la courbe moyenne que pour la courbecaractéristique, soit fctfm/1,25 ≥ fctm,el et fctfk/1,25 ≥ fctk,el

Cette norme ne s'applique pas pour les bétons fibres en dehors des BFUP. Le domaine d'application est donc limité à des ouvrages spécifiques. On peut regretter que les autres cas d'utilisation des bétons fibrés en dehors des BFUP ne fassent pas  encore l'objet d'un projet de norme.

Quelles spécifications pour les charges roulantes

Il est toujours difficile d'avoir des informations sur les charges roulantes. Pourtant ces informations sont importantes pour dimensionner correctement un dallage : le maître d'ouvrage ne disposant pas forcement les fiches techniques des chariots, dumpers, engins de levage, tout le monde perd du temps  à la recherche de l'information. Dernièrement un de mes clients m'a fait connaitre un site de matériel d'occasions qui présente l'avantage de recenser de nombreux équipements avec leurs fiches techniques  plus de 1800 références pour les chariots.
Attention les fiches ne sont pas forcément à jour mais c'est déjà une bonne base de départ.

http://www.ritchiespecs.com/fr

La norme NF EN 206/CN est publié

Le projet de norme  PR NF EN 206/CN   est dorénavant publié. Vous pouvez commander le texte intégral à l'AFNOR
Pour mémoires nos différents commentaires lors de l'enquête probatoire
http://dtu13-3.blogspot.fr/2014/04/info-norme-pr-nf-en-206cn-beton.html

Info norme : PR NF EN 206/CN Béton - Spécification, performance, production et conformité - Complément national à la norme NF EN 206

Pour informations sur le site AFNOR
http://www.enquetes-publiques.afnor.org/construction-et-urbanisme/pr-nf-en-206cn.html

Nous n'avons pas encore tout lu dans le détails mais
On trouvera notamment dans ce prjet

1. Un tableau synthétique de l'interaction des différentes normes béton
2. Les cartes gel -degel
3. Les cartes sels
4. Les critères d'information du producteur   ( lire ci-dessous)
5. Les critères d'ajustement du mélange sur chantier ajout divers, fluidifiant,   ( lire ci-dessous)
6. Les contrôle de conformité et critères de conformité  ( lire ci-dessous)

 Quelques extrait et nos commentaires :

L’NA.7.2 Information du producteur du béton à l’utilisateur L’utilisateur peut exiger que, en cas de constat d’un défaut de résistance ou d’un défaut récurrent sur la consistance, le producteur lui communique la composition nominale ainsi que les bordereaux de pesée du béton concerné. Cette communication s’applique également dans le cas de désordre constaté par les deux parties concernant le béton de l’ouvrage.

L'utilisateur peut également exiger que, sur une fraction de livraison bien identifiée (inférieure à 5 % du volume total ou sur une période n’excédant pas 5 jours de bétonnage consécutifs), le producteur lui communique la composition nominale du béton et les bordereaux de pesée correspondants, sauf dans le cas des bétons de

marque déposée par le producteur, si celui-ci a indiqué au préalable à l’utilisateur que cette communication n’était pas possible

Par conséquent, il est difficile d'exiger la fourniture de tous les bons de pesées pur une opération. Le BPE n'a une obligation qu'en cas de litige, ou une obligation partielle.

NA.7.5 Ajustements du mélange après le malaxage principal et avant le déchargement
En France, les dispositions de 7.5 s’appliquent également aux ajouts.
En France tout ajout d’eau sur le chantier autre que celui lié à un ajout d’adjuvant prévu dans la formulation du béton est interdit
Les quantités d’ajouts ou d’adjuvants incorporées au béton à la livraison sous la responsabilité du producteur, dans les cas spéciaux cités en 7.5 (2), doivent avoir été prévues dans la formulation du béton.
 La note (informative) du paragraphe de l’Annexe L ligne 15 citée en 7.5 est remplacée en France par le texte normatif suivant :
Tout ajout effectué sur le chantier doit être inscrit sur le bon de livraison. La partie qui a demandé cet ajout est responsable des conséquences et il convient qu’elle soit enregistrée sur le bon de livraison

Attention, dans le cas d'ajout de fluidifiant sur chantier ou de fibres de bien faire valider ces ajouts par le BPE.

NA.8 Contrôle de conformité et critères de conformité
Le contrôle de conformité des bétons d’ingénierie (NA.3.1.50) doit être effectué sur chaque composition de béton prise individuellement ou sur une famille de bétons d’ingénierie formulés avec le même ciment et la même addition (l’utilisation de la notion de famille élargie de l’Annexe NA.K n’est pas permise).
Pour les bétons d’ingénierie, le plan d’échantillonnage et d’essais pour chaque propriété spécifiée, tel que décrit aux paragraphes 8.2.1.2, 8.2.2.2 et 8.2.3.1, doit faire l’objet d’un accord entre le prescripteur et le producteur de  béton. Que ce soit en production initiale ou continue, les fréquences d’échantillonnage doivent être au minimum celles prévue dans le tableau 13 pour la production initiale.

A approfondir, quelles sont les critères de conformité dans le cas de béton avec une caractéristique complémentaire de traction au fendage :vaste débat....


Info norme : PR NF EN 16681 Systèmes de stockage statique en acier Principes pour le calcul parasismique

Pour informations sur le site AFNOR
http://www.enquetes-publiques.afnor.org/construction-et-urbanisme/pr-nf-en-16681.html

Nous n'avons pas encore lu dans le détails mais
il est notamment précisé

8.1.8 Conditions d'ancrage

Les boulons d'ancrage installés ultérieurement doivent être dimensionnés conformément à l'ETAG-001,Annexe C.

Dans les zones à très faible sismicité, le concepteur de la dalle doit spécifier l'état du béton (fissuré ou non) dans le cadre de l'installation ultérieure de boulon d'ancrage dans le béton.

Dans des zones à faible sismicité, les boulons d'ancrage installés ultérieurement pour des rayonnages dimensionnés selon le principe de faible ductilité doivent être homologués conformément à l'ETAG pour :une application dans du béton fissuré, pour une catégorie d'importance I et II ; une application sismique dans la catégorie de performance C2 selon l'ETAG-001, Annexe E, pour lacatégorie d'importance III et IV.

Dans tous les autres cas, les boulons d'ancrage installés ultérieurement doivent être homologués pour une application sismique conformément à l'ETAG-001, Annexe E :  en catégorie de performance C1 pour une catégorie d'importance I et II , en catégorie de performance C2 pour une catégorie d'importance III et IV.

Du travail et des problèmes en perspective
Avec des cahiers des charges 5T/m² RacK 6T par pied, il faudra aussi  garantir l’état fissuré ou non fissuré de la dalle sans aucune information sur les efforts d'arrachements potentiels, de cisaillement.
A relier et éventuellement à commenter sur le site de l'AFNOR pour ne pas être mis une fois de plus devant des textes difficilement applicables

Nouvelle édition pour les TR34 4th Edition of Concrete Society TR 34

Une nouvelle édition pour les TR34 va sortir.
Cette nouvelle édition prendrait en compte

• Les derniers Eurocdes et normes
• Une meilleur prise en compte des sols ( faiblesse actuellement des TR34 qui ne spécifie pas clairement la prise en compte de sol de faible portance en dessous de la plateforme contrairement au DTU 13-3
•  Des nouveaux critères de planéité suivant les Eurocodes

Une conférence est donnnée par ACICF à Londre le 5 novembre
Bulletin d'inscription suivant le lien


http://www.acifc.org/documents/BookingForm-ACIFCConference2013.pdf

Les nouvelles TR34 seront en pré-réservation
Des connaissances de ce document nous ferons  un résumé des principales nouveautés .

Intérêt des joints de dilatation pour les chaussées ...

Avec les fortes chaleurs dans Paris de cet fin de mois de juillet, des joints oubliés et on obtient des soulèvements de 20 cm de la chaussée : les pavés de la rue Montorgeil  à coté de mon bureau se sont de nouveau à refaire : ce n'est pas la première fois que cela arrive mais les mêmes erreurs produits les mêmes effets ...



Info normatives enquête normes DTU 43.11 P1-1

 La norme  "Etanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie en climat de montagne" est à l’enquête probatoire sur le site de l'AFNOR

http://www.enquetes-publiques.afnor.org/construction-et-urbanisme/pr-nf-dtu-4311-p1-1.html


Dans cette norme il est fait référence aux DTU 13-3 dans le cas des voiries lourdes ou légères. Il est précisé

b) Cas particulier de terrasse de surface supérieure à 500 m² avec isolant support d’étanchéité de résistance thermique utile supérieure ou égale à 2 m².K/W :
Dans ce cas, le dimensionnement (épaisseur, ferraillage, fractionnement dans l’épaisseur du dallage, etc.) n’est plus forfaitaire, mais déterminé conformément au DTU 13.3 partie 2, en prenant en compte les valeurs «Rcs-ds ».
Le dallage est fractionné par des joints de largeur minimale 0,02 m :
-en partie courante tous les 10 m dans les deux sens ;
- en bordure des reliefs et des émergences.
Les joints intéressent toute l'épaisseur du dallage ; les armatures sont interrompues au droit des joints. Ils sont conjugués..

La distance entre joints de construction de 10m est assez contraignante du point de vu économique. Il n'est pas précisé si les dallages de type non armé étaient autorisé  ( ambiguité sur le terme dallage armé ). Le texte fait référence au DTU 13-3 mais on est loin d'un comportement sur un sol. la déformation du plancher support peut avoir des conséquences sur les sollicitations dans le cas ou les flèches actives resent trs importantes, les points d'appui des planchers créent des points durs à prendre en compte dans la conception des joints de retrait et dilatation.





Info normatives enquête normes micro pieux P94-313PR EN 141999

La norme sur travaux géotechniques spéciaux   Micropieux est à l’enquête probatoire sur le site de l' AFNOR jusqu'au  17 août
http://www.enquetes-publiques.afnor.org/construction-et-urbanisme/pr-nf-en-14199.html
Vis-à-vis des dallages suivant ASIRI, il est primordiale dans le cas ou un recépage des micro-pieux est prévu de s'assurer de sa bonne réalisation. La norme  précise

Recépage des micropieux
L'opération de recépage :
 -  ne doit être effectuée que lorsque le coulis ou le béton a atteint une résistance suffisante ;
 -  doit éliminer tout le coulis ou le béton pollué ou d'une qualité inférieure à celle requise.
L'arasement et le recépage de la tête du micropieu doivent être effectués avec soin pour éviter de briser ou d'endommager le reste du micropieu.

Il n'est pas prévu une exigence de contrôle de la bonne réalisation de ces recépages. Au vue des risques à une mauvaise réalisation, il serait peut être bon de prévoir des contrôles vis à vis de cette pratique. Vous pouvez vous aussi commenter dans ce sens sur le site de l'AFNOR

Info normatives :NF P 94-500 Missions d'ingénierie géotechnique

PR NF P 94-500 Missions d'ingénierie géotechnique - Classification et spécifications
 est à l’enquête probatoire sur le site de l' AFNOR jusqu'au

http://www.enquetes-publiques.afnor.org/construction-et-urbanisme/pr-nf-p-94-500.html


La norme homologuée remlace la norme NF P 94-500 de décembre 2006

Dans l'annexe A informative « Recommandations additionnelles pour les missions d'ingénierie géotechnique » il est indiqué

Par conséquent à la lecture de ce document les modules Es ne seront disponibles qu'avec la G2 projet soit assez tard dans le projet. Les maîtres d'oeuvre et d'ouvrages devront lancer au plut tôt les G2 afin de pouvoir lancer les consultations dallage, et ne pas se limiter à une G1.2

Il est aussi dommage que le tableau regroupe dallage et voirie : les attentes en terme d'analyse géotechnique sont différentes. Il serait préférable d'éclater le tableau en deux un pour le dallage et un pour les voiries  . vous pouvez réagir dans ce sens auprès de l'AFNOR

Info normatives : dernier avis technique CSTB

Quelques avis techniques en relation avec les dallages


Jackodur Parking     http://www.cstb.fr/pdf/atec/GS05-F/AF122307.pdf
On notera dans cet avis technique

Toitures-terrasses accessibles aux véhicules légers

Dans ce cas, le dimensionnement se fera conformément à la norme NF P 11-213-2 (DTU 13.3 partie 2) en prenant en compte les valeurs Rcsmini de résistance de service et « dsmini dsmaxi » figurant au tableau 2.  Les dispositions constructives particulières suivantes devront être
prises pour les dallages :
a) des joints de construction permettant la dilatation des panneaux de béton devront être disposés régulièrement afin d’éviter tout risque de pression sur les remontées d’étanchéité : la distance entre les joints de construction devra tenir compte de la dilatation thermique et de la géométrie des panneaux de béton et éventuellement des trames de l’élément porteur, dans la limite de 10 m,
b) les joints de retrait seront disposés suivant les préconisations de la norme NF P 11-213 (DTU 13-3),
c) des joints de désolidarisation d’au moins 20 mm devront être placés en bordure des reliefs et des émergences.

Toitures-terrasses accessibles aux véhicules lourds

Le dallage est conforme aux dispositions de la norme NF P 11-213-1 (DTU 13.3 partie 1) en prenant en compte les valeurs « Rcs mini » de résistance critique de service et « ds mini – ds maxi » de déformation du panneau isolant (voir tableau 2).
Les dispositions constructives particulières suivantes devront être prises pour les dallages :
a) des joints de construction permettant la dilation des panneaux de béton devront être disposés régulièrement afin d’éviter tout risque de pression sur les remontées d’étanchéité : la distance entre les joints de construction devra tenir compte de la dilatation thermique et de la
géométrie des panneaux de béton et éventuellement des trames de l’élément porteur,
b) les joints de retrait seront disposés suivant les préconisations de la norme NF P 11-213 (DTU 13-3),
c)des joints de désolidarisation d’au moins 20 mm devront être placés en bordure des reliefs et des émergences.

 Commentaire : En fonction des deux cas toiture véhicules  légers ou toiture véhicules lourds , il y a des obligations de joints à 10m ou non, le cas toiture lourde nous parait plus compréhensible.et logique (erreur rédactionnel ?)

Info normative NF EN 206-1NF EN 206-1/CN Décembre 2012

Dans un de nos posts précédents de novembre 2011
http://dtu13-3.blogspot.fr/2011/11/projet-de-revision-de-lannexe-nationale.html
nous avions commenté ce projet de norme.
Le texte est dorénavant sorti et officiel sorti est nous essayerons très bientôt de vous faire une synthèses des points qui peuvent vous intéresser.

Info normative Séisme La période transitoire continue jusqu'au 1 janvier 2014

La période transitoire d’application des règles PS92, initialement prévue jusqu'au 31 octobre 2012 est prolongée jusqu'au 1er Janvier 2014.

 L’arrêté du 25 octobre 2012 modifiant l'arrêté du 22 octobre 2010
http://www.legifrance.gouv.fr/affichTexte.do?cidTexte=JORFTEXT000026555020&fastPos=1&fastReqId=47065177&categorieLien=id&oldAction=rechTexte

Retrouver l’arrêté du 22 octobre 2012 sur Legifrance
http://www.legifrance.gouv.fr/affichTexte.do?cidTexte=JORFTEXT000022941755&dateTexte=&categorieLien=id

Info normative PR NF EN 13877-1 Chaussées en béton partie matériaux - exigences fonctoinnelles

Sur le site de l'AFNOR vous pouvez commentez jusqu'au  10 décembre 2012  le projet de normes chaussées en béton
Cette norme concerne les chaussées pour routes, autoroutes, aéroports, rues piétonnes, pistes cyclables, zones de stockage et, en général, toutes les structures supportant une circulation.

La partie 1 Matériaux

Le présent document spécifie les exigences concernant :
les constituants (béton et autres matériaux) des chaussées en béton,les propriétés du béton frais et durci.
Le présent document est applicable aux chaussées en béton coulé en place. Le béton compacté au rouleau n'est pas couvert par ce document.

La partie 2 Exigences fonctionnelle

Ce document spécifie les exigences pour les chaussées en béton coulé en place et serré
par vibration.
Il couvre également les couches de fondation en béton ainsi que les couches de roulement
en béton sur les ponts.

Bonne lecture, et partagez vos commentaires sur cette norme

Position de la COPREC sur ASIRI : obligations à partir du 1er octobre

Dans un document n date du 15 septembre co-signé

• Syntec ingénierie,
• SOFFONS,
• FFB sols industriels ,
•  COPREC

Il est précisé que les recommandations ASIRI sont à prendre en compte pour toutes les consultations (marché publics et privés)  lancées à partir du 1er octobre 2012

La lettre d'informations

Nous rappelons à ce sujet

•  qu'AMOCER IDF organise des formations sur le calcul des dallages avec prise en compte des moments complémentaires Mb  Mc. Pour tous renseignements societe@amocer-idf.com
• qu'une offre de service www.DTU13-3.com permet aux entreprises, maîtrises d'oeuvre, bureau de contrôle de calculer, vérifier facilement et rapidement un dallage Pour tous renseignements societe@amocer-idf.com
